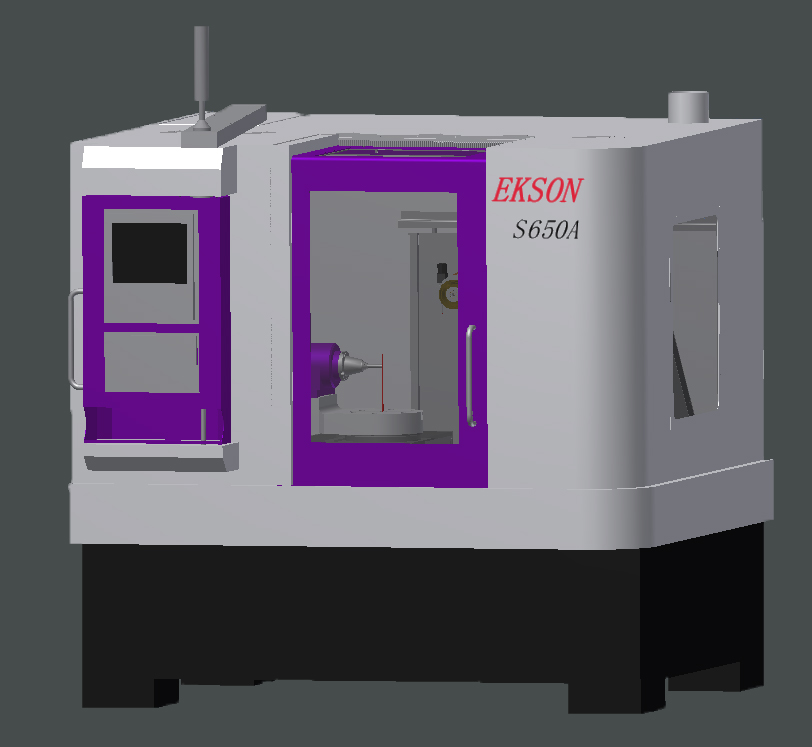

六轴联动多功能数控工具磨床

发布时间：2019-01-14 浏览：81

设备配置

            采用进口多轴数控系统；

            日本安川伺服电机；

            日本THK滚珠导轨和全磨制高精密滚珠丝杆；

            德国知名品牌的电气元件；

            聚合混凝土或铸铁床身；

            磨削采用精密过滤器与恒温冷却系统；

            进口测头系统；
            双磨头电主轴；



机械轴行程：

                    X轴: 300mm

                    Y轴: 250mm

                    Z轴: 220mm

                    A轴: 360°

                    B轴: 180°

                    C轴: 180°



研磨范围

              夹持最大工件直径             16.0mm
              夹持最小工件直径              2.0mm
              夹持最大工件长度              150.0m
              磨削直径                            0.5mm-16mm



控 制 器

            SIEMENS/SYNTEC

            进口3D模拟软件/标准G代码编程



机床规格

              机床装机容量      10.0KVA

              冷却油箱容积      400L

              机床外形尺寸       2000X1900X2100mm

              机床毛重          3500KG




磨削产品：铣刀、球头刀、钻头、铰刀、丝锥、木工刀具等各类标准及非标刀具；

磨削材料：硬质合金、高速钢等。
